TUTORIAL MEMBUAT AUGMENTED REALITY MENGGUNAKAN UNITY SIMPLE

Kali ini saya akan membahas tutorial membuat aplikasi Augmented Reality di Android menggunakan Unity 5 dan Vuforia 5. Sebenernya ini bukan hal yang baru di blog ini, sebelumnya saya sudah membuat artikel semacam ini di sini.Tapi karena cepatnya update dari Vuforia dan Unity alhasil saat ini banyak sekali yang bingung mengikuti tutorial saya karena sudah tidak relevan lagi. Karena banyaknya pertanyaan dan request maka kali ini saya bahas tentang cara membuat aplikasi Augmented Reality berbasis Android menggunakan Unity 5 dan Vuforia 5.

Ok langsung aja berikut adalah alat dan bahan :

Unity, dalam tutorial kali ini saya menggunakan Unity 5.1.1f1. Unity dapat didownload di sini.
Vuforia SDK, dalam tutorial ini saya menggunakan vuforia-unity-5-0-5. Vuforia dapat didownload di sini. Pilih 'Download for Unity'.
Android SDK, ini adalah tools wajib untuk membuat aplikasi android. Dapat didownload di sini.

Langsung saja kita masuk ke tutorial. Namun sebelum masuk ke tutorial Anda dapat mendownload projectnya terlebih dahulu pada link di bawah.

Langkah 1 : Buka Unity dan buat project baru

Blank project unity

Langkah 2 : Ubah project ke Android

Ubah project unity ke android

Jangan lupa untuk melakukan pengaturan pada player setting

Pengaturan player

Atur nama company dan nama aplikasi

Dan juga pengaturan bundle identifier

Langkah 3 : Import Vuforia SDK dengan double klik

Double click Vuforia SDK

Centang semua elemen import

Centang semua untuk import Vuforia SDK

Langkah 4 : Masukkan ARCamera dan ImageTarget ke dalam scene, delete Main Camera.

Masukkan ARCamera dan ImageTarget ke dalam scene

Vuforia mensuport debugging di PC menggunakan camera webcam. Tapi jika hardware belum di support Vuforia Anda dapat menonaktifkan fitur ini.

Disable 'Don't use play mode' jika error

Jangan lupa save scene dengan Ctrl + S setiap melakukan perubahan untuk menghindari hal yang tidak diinginkan

Langkah 5 : Definisikan marker dengan klik ImageTarget kemudian klik 'No targets defined. Press here for target creation !'

Definisikan marker untuk target

Anda akan diarahkan ke website Vuforia. Login untuk masuk ke akun Anda. Pertama klik 'Add License Key' pada 'License Manager' untuk membuat lisensi. Lisensi ini nantinya berkaitan dengan harga yang harus Anda bayar. Tenang saja, untuk tutorial kali ini Anda dapat menggunakan license free.

License manager pada Vuforia

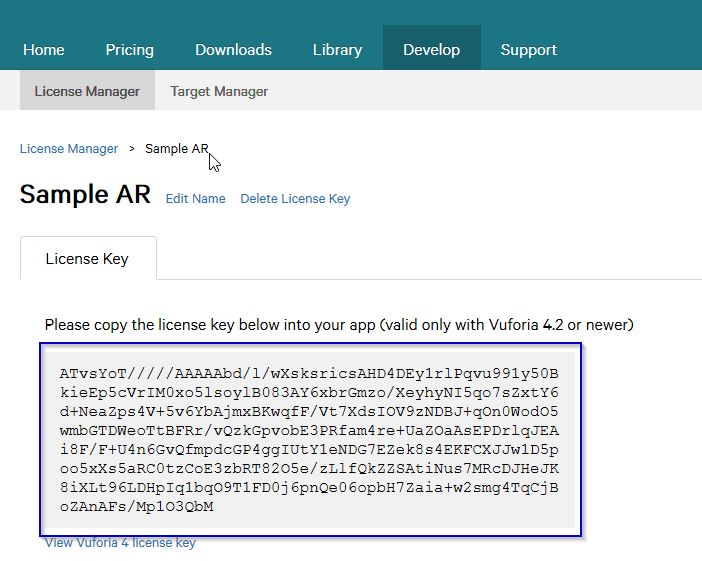

Pada lisensi ada kode yang harus Anda letakkan di code Anda. Copy semua kode tadi kemudian masukkan di ARCamera pada project Anda

Lisensi Vuforia

Masukkan ke ARCamera

Masukkan license ke ARCamera

Kemudian definisikan marker pada image target. Pada bagian 'Target Manager' klik 'Add Database'.

Tambahkan database

Masukkan nama database, kemudian upload marker. Marker yang Anda Upload akan ditampilkan dan diberi rating

Marker yang di upload di Vuforia

Kali ini saya menggunakan marker berikut, Anda dapat menggunakan marker lain.

Marker

Setelah selesai download datasetnya, pilih 'Unity Editor'. Kemudian Anda akan mendapatkan file dengan ekstensi .unitypackage.

File .unitypackage berisi dataset marker

Langkah 6 : Import file dataset dengan double click file dataset dengan ekstensi .unitypackage yang Anda dapatkan dari Vuforia. Kemudian tentukan dataset yang digunakan pada ImageTarget

Tentukan dataset pada Image Target

Taruh object yang akan dimunculkan pada AR di atas Image Target. Buat object tersebut menjadi child dari ImageTarget. Pada contoh ini saya memakai object cube dengan klik GameObject >> 3D Object >> Cube
